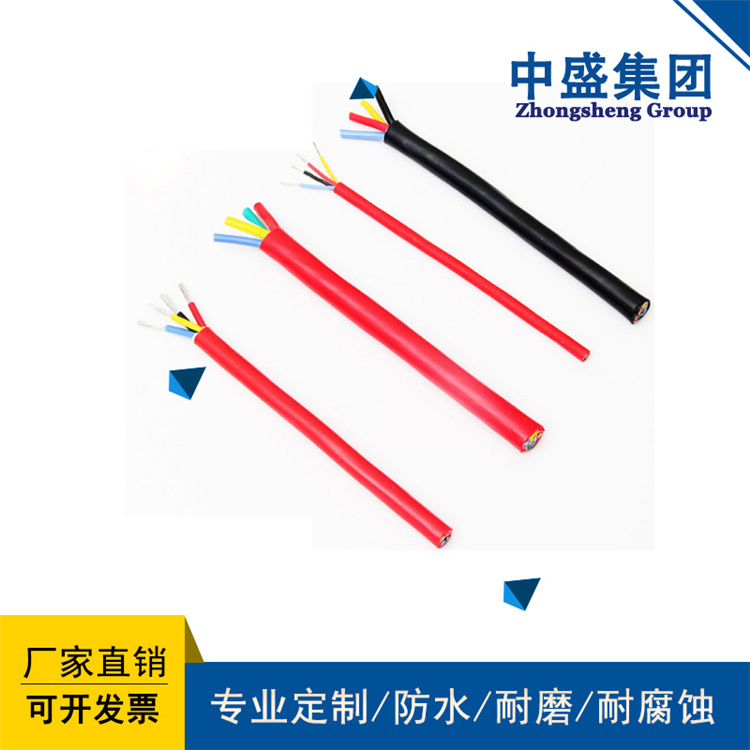

產品名稱：安徽天長市高溫補償電纜熱電偶補償導線ZRC-KX-HS-FFP2 2*1.5
瀏覽：
添加時間：2021-07-30 17:08:04
推薦度：

介紹：

全稱:聚氯乙烯絕緣和護套一般用精密級K分度熱電偶用補償導線

導體材質: 正極為鎳鉻----負極為鎳硅熱電偶分度號K型

絕緣材料:氟塑料絕緣顏色:正極為紅色負極為黑色

護套材料:氟塑料護套顏色:灰色溫度:-20--70

可根據需要提供聚乙烯(Y)絕緣、交聯聚乙烯(YJ)絕緣補償電纜。

絕緣電阻: 25MΩ.km

電壓試驗:1000 V/1min

阻燃性能:符合GB/T18380-2001阻燃標準中A、 B、 C類規定

熱電動勢及允差:精密級 8137 ±60(±1.5℃)

現貨供應ZR-KX-Hs-FFP2*1.5補償導線規格參數

規格	A類導體	R類導體	20℃時往復電阻值 ≤Ω/m
2×0.5 mm2	1/0.80	7/0.30	2.20
2×1.0 mm2	1/1.13	7/0.43	1.10
2×1.5 mm2	1/1.37	7/0.52	0.73
2×2.5 mm2	1/1.76	19/0.41	0.44

現貨供應ZR-KX-Hs-FFP2*1.5補償導線型號說明:
1、其它型號補償導線如:KC、JX、SC、EX、NC、TX等，只需改寫型號的*項，如:EX-G-VV、TX-H-FVP等;
2、需導體為多股軟芯時，應在原型號后加“R”表示，如:TX-G-VVPR;
3、還可根據需要提供聚乙烯(Y)絕緣、交聯聚乙烯(YJ)絕緣補償電纜。
4、補償電纜屏蔽層也可采用金屬帶繞包形式，如:復合鋁帶(P3)、復合銅帶(P2);
5、需阻燃型補償電纜，應在原型號前加“ZR-”。
6、需鎧裝型補償電纜，應在原型號后加“-22”表示鋼帶鎧裝;加“-32”表示鋼絲鎧裝。

現貨供應ZR-KX-HA-FFP2*1.5補償導線的規格范圍

名稱	線芯對數	標稱截面 mm2	線芯結構
			A	B
補償導線	1	0.5 1.0 1.5 2.0	1/0.80	7/0.30
			1/1.13	7/0.43
補償電纜	1~19		1/1.37	7/0.52
			1/1.76	19/0.41

現貨供應ZR-KX-HA-FFP2*1.5補償導線的主要技術要求

產品型號	補償導線及電纜線芯		補償導線絕緣層著色		配用熱電偶分度號
產品型號	正極	負極	正極	負極	配用熱電偶分度號
SC or RC	銅	銅鎳0.6	紅	綠	S(鉑銠10-鉑)或 R(鉑銠13-鉑)
KCA	鐵	銅鎳22	紅	藍	K(鎳鉻-鎳硅)
KCB	銅	銅鎳40	紅	藍
KX	鎳鉻10	鎳硅3	紅	黑
EX	鎳鉻10	銅鎳45	紅	棕	E(鎳鉻-銅鎳)
JX	鐵	銅鎳45	紅	紫	J(鐵-銅鎳)
TX	銅	銅鎳45	紅	白	T(銅-銅鎳)
NC	鐵	銅鎳18	紅	灰	N(鎳鉻硅-鎳硅)

ZR-KX-gS-VVPR2*1.5補償導線的使用分類、等級及護套著色

使用分類	標志代號	允差等級及標志		護套著色
使用分類	標志代號	普通級	精密級	普通級	精密級	本安型
一般用	G	/	S	黑色	灰色	藍色
耐熱用	H	/	S	黑色	******	藍色
