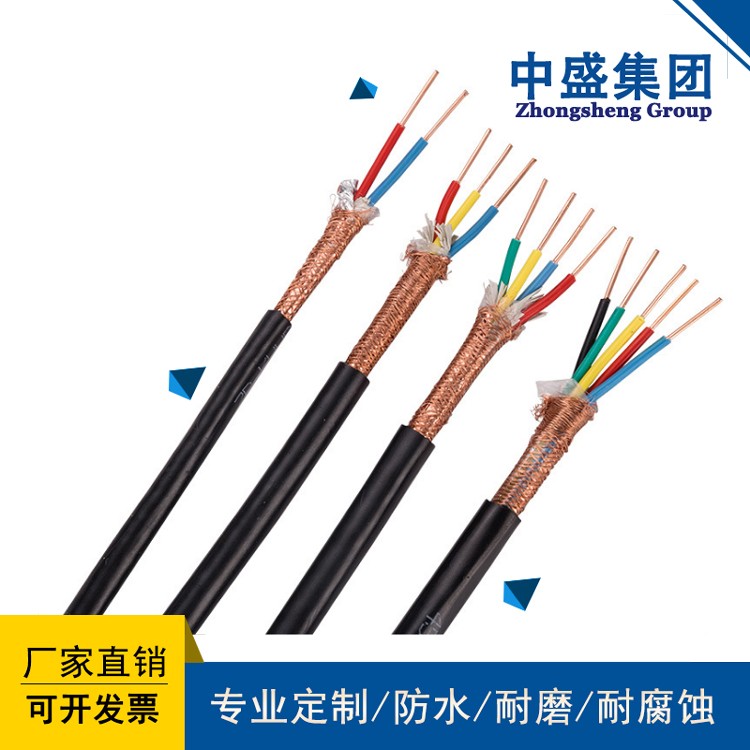

產品名稱：安徽天長市中盛電纜鎧裝銅帶屏蔽控制電纜ZRB-KVVP2-22 4*1.0
瀏覽：
添加時間：2022-03-24 16:14:15
推薦度：

介紹：

型號用字母、數字代號的含義

項目	代號	含義
系列代號	K	控制電纜
絕緣材料	F	聚全氟乙丙烯（F46）***高工作溫度200℃
絕緣材料	F	可溶性聚四氟乙烯（PFA）***高工作溫度260℃
屏蔽電纜	P P1	【ZRB-KVVP2/22阻燃系列鎧裝銅帶屏蔽控制電纜ZRB-KVVP2/22電纜結構】無屏蔽可省略銅絲編制鍍錫銅絲編織
護套材料	F	聚全氟乙丙烯（F46）***高工作溫度200℃
護套材料	F	可溶性聚四氟乙烯（PFA）***高工作溫度260℃
鎧裝材料	22	鋼帶鎧裝
導體鍍層	X Y	鍍錫導體鍍銀導體
耐熱等級	200 260	【ZRB-KVVP2/22阻燃系列鎧裝銅帶屏蔽控制電纜ZRB-KVVP2/22電纜結構】 *高工作溫度200℃ *高工作溫度260℃
規格		填寫芯數×導體截面（N×S） N:2,3,4,5,7,8,10,12,14,16,19,24,27,30,37,44,48,52,61 S:0.2,0.35,0.5,0.75,1.0,2.5,4,6（m㎡）
導體種類 （在括號內填寫）	A B R	單股導體七股絞合體多股導體

例1：10芯1.5m㎡鍍錫銅絲A類導體F46絕緣和護套鋼帶鎧裝鍍錫銅絲屏蔽高溫電纜表示為：KFPF22-200 10×1.5（A）
例2：10芯1.5m㎡鍍銀B類導體,PFA絕緣和護套耐溫電纜表示為：KFFY-260 10×1.5（B）
例3：10芯1.5m㎡銅絲R類導體F46絕緣和護套高溫電纜表示為：KFF-200 10×1.5（R）
五、主要技術指標【ZRB-KVVP2/22阻燃系列鎧裝銅帶屏蔽控制電纜ZRB-KVVP2/22電纜結構】

項目			技術指標
截面（m㎡）			0.5	0.75	1.0	1.5	2.5	4	6
20℃導體直流電阻 ≤Ω/km	無鍍層	AB	36	24.5	18.1	12.1	7.41	4.61	3.08
	無鍍層	R	39	26	19.5	13.3	7.98	4.95	3.3
	鍍錫	AB	36.7	24.8	18.2	12.2	7.56	4.70	3.11
	鍍錫	R	40.1	26.7	20.0	13.7	8.21	5.09	3.39
	鍍銀	AB	36	24.5	18.1	12.1	7.41	4.61	3.08
	鍍銀	R	39	26	19.5	13.3	7.98	4.95	3.3
試驗電壓		3000V,5min
絕緣電阻		20℃時≥1000MΩ·km

六、產品規格尺寸

截面（m㎡）		0.5	0.75	1.0	1.5	2.5	4	6
導體種類	A	1/0.80	1/0.97	1/1.13	1/1.38	1/1.76	/	/
	B	7/1.30	7/0.37	7/0.43	7/0.52	7/0.68	7/085	7/1.04
	R	16/.020	24/0.20	32/0.20	49/0.52	49/0.25	56/0.30	84/0.30
