  • /upload/images/202211/16678739845125.jpg

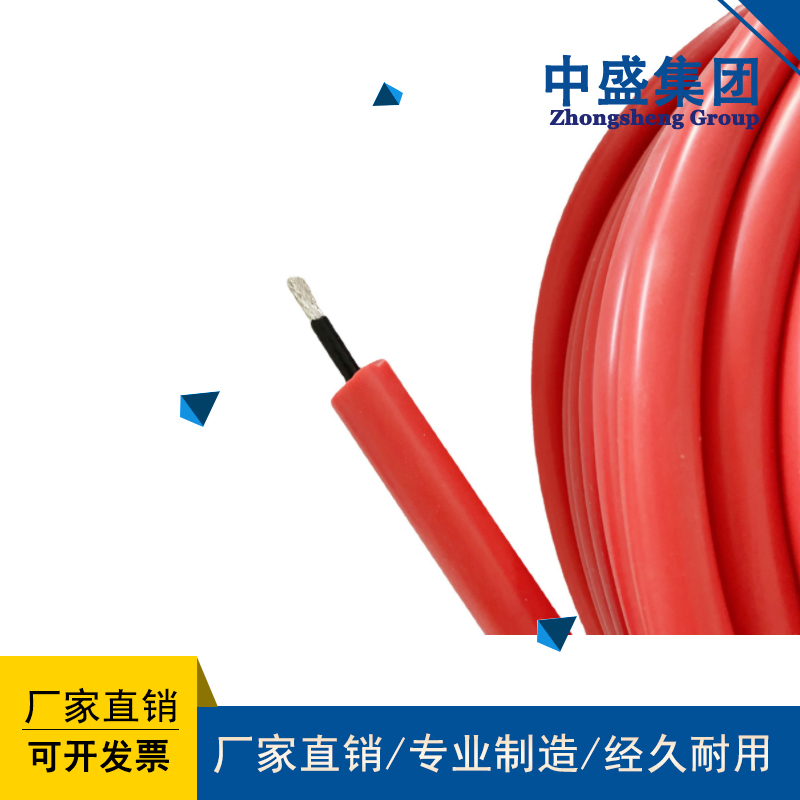

  • 產品名稱:安徽天長市高溫補償電纜ZR-KX-HA-FP2GP2F 2*2*1.5
  • 瀏覽:
  • 添加時間:2022-11-08 10:18:32
  • 推薦度:
  •
介紹:

一:產品特點及用途

  一般用聚氯乙烯絕緣和護套補償導線或電纜具有優良的防潮、耐磨及阻燃特性;耐高溫氟塑料絕緣和護套補償導線或電纜采用連續擠出工藝,更有耐高溫、耐寒、耐酸堿油水、不延燃、抗老化等優越性,產品質量高于國標GB/T4989-94(等效采用IEC584-3)的規定。

  本質安全防爆測溫系統用補償導線或電纜采用低電容、低電感材料結構,具有防爆安全性能,適用于有爆炸危險的環境下作防爆熱電偶冷短與防爆測溫儀表連接,形成本安熱電偶測溫系統。

二:產品執行標準

GB/T4989-94(等效采用IEC584-3標準)

三:使用特性

1. 導體工作溫度:耐熱級:聚全氟乙丙烯(F46)200℃

可溶性聚四氟乙烯260℃

硅橡膠180℃

普通級:聚氯乙烯70℃和105℃,交聯聚乙烯90℃

低煙無鹵阻燃聚烯烴70℃,交聯型90℃和125℃

2. 低環境溫度:聚氯乙烯護套:固定敷設-40℃,非固定敷設-15℃

氟塑料絕緣和護套:固定敷設-60℃,非固定敷設-20℃

3. 電纜允許彎曲半徑: 非鎧裝電纜***小為外徑的6倍

銅帶屏蔽或鋼帶鎧裝點纜***小為電纜外徑的12倍

氟塑料絕緣和護套***小為電纜外徑的10倍

四:基本型號及名稱

1:熱電偶用補償導線

KX-GA-VV

聚氯乙烯絕緣聚氯乙烯護套精密級K分度號熱電偶補償導線

KX-GA-VVR

聚氯乙烯絕緣聚氯乙烯護套精密級K分度號熱電偶補償軟導線

KX-GA-VVP

聚氯乙烯絕緣聚氯乙烯護套銅絲編織屏蔽精密級K分度號熱電偶補償導線

KX-GA-VVRP

聚氯乙烯絕緣聚氯乙烯護套銅絲編織屏蔽精密級K分度號熱電偶補償軟導線

KX-HA-FF

氟塑料絕緣和護套精密級K分度號熱電偶補償導線

KX-HA-FFR

氟塑料絕緣和護套精密級K分度號熱電偶補償軟導線

KX-HA-FFP

氟塑料絕緣和護套銅絲編織屏蔽精密級K分度號熱電偶補償導線

KX-HA-FFRP

氟塑料絕緣和護套銅絲編織屏蔽精密級K分度號熱電偶補償軟導線

KX-HA-FG

氟塑料絕緣硅橡膠護套精密級K分度號熱電偶補償導線

KX-HA-FGR

氟塑料絕緣硅橡膠護套精密級K分度號熱電偶補償軟導線

KX-HA-FGP

氟塑料絕緣硅橡膠護套銅絲編織屏蔽精密級K分度號熱電偶補償導線

KX-HA-FGRP

氟塑料絕緣硅橡膠護套銅絲編織屏蔽精密級K分度號熱電偶補償軟導線

KX-HA-FV

氟塑料絕緣聚氯乙烯護套精密級K分度號熱電偶補償導線

KX-HA-FVR

氟塑料絕緣聚氯乙烯護套精密級K分度號熱電偶補償軟導線

KX-HA-FVP

氟塑料絕緣聚氯乙烯護套銅絲編織屏蔽精密級K分度號熱電偶補償導線

KX-HA-FVRP

氟塑料絕緣聚氯乙烯護套銅絲編織屏蔽精密級K分度號熱電偶補償軟導線

KX-GA-YJV

交聯聚乙烯絕緣聚氯乙烯護套精密級K分度號熱電偶補償導線

KX-GA-YJVR

交聯聚乙烯絕緣聚氯乙烯護套精密級K分度號熱電偶補償軟導線

KX-GA-YJVP

交聯聚乙烯絕緣聚氯乙烯護套銅絲編織屏蔽精密級K分度號熱電偶補償導線

KX-GA-YJVRP

低煙無鹵絕緣和護套銅絲編織屏蔽精密級K分度號熱電偶補償軟導線

KX-GA-YDYD

低煙無鹵絕緣和護套精密級K分度號熱電偶補償導線

KX-GA- YDYD R

低煙無鹵絕緣和護套精密級K分度號熱電偶補償軟導線

KX-GA- YDYD P

低煙無鹵絕緣和護套銅絲編織屏蔽精密級K分度號熱電偶補償導線

KX-GA- YDYD RP

低煙無鹵絕緣和護套銅絲編織屏蔽精密級K分度號熱電偶補償軟導線
注:上述型號僅列出KX,其他如SC、KC、EX、BC、TX、JX只需改變型號項即可,

阻燃型補償導線型號前加ZR,ZR192為進口PFA材料,

屏蔽可采用鍍錫銅絲屏蔽。

2:本安型熱電偶用補償導線

IA-KX-GA-YVP

聚乙烯絕緣聚氯乙烯護套銅絲編織屏蔽精密級K分度號本安熱電偶補償導線

IA-KX-GA-YVRP

聚乙烯絕緣聚氯乙烯護套銅絲編織屏蔽精密級K分度號本安熱電偶補償軟導線

IA-KX-HA-FFP

氟塑料絕緣和護套銅絲編織屏蔽精密級K分度號本安熱電偶補償導線

IA-KX-HA-FFRP

氟塑料絕緣和護套銅絲編織屏蔽精密級K分度號本安熱電偶補償軟導線

IA-KX-HA-FGP

氟塑料絕緣硅橡膠護套銅絲編織屏蔽精密級K分度號本安熱電偶補償導線

IA-KX-HA-FGRP

氟塑料絕緣硅橡膠護套銅絲編織屏蔽精密級K分度號本安熱電偶補償軟導線
注:上述型號僅列出KX,其他如SC、KC、EX、NC、TX、JX只需改變型號項即可,

阻燃型在型號前加ZR,ZR192為進口PFA材料,

屏蔽可采用鍍錫銅絲屏蔽。

3:補償電纜

KX-GA-VVP

聚氯乙烯絕緣和護套銅絲編織總屏蔽精密級K分度號熱電偶用補償電纜

KX-GA-VVRP

聚氯乙烯絕緣和護套銅絲編織總屏蔽精密級K分度號熱電偶用補償軟電纜

KX-GA-VPVP

聚氯乙烯絕緣和護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用補償電纜

KX-GA-VPVRP

聚氯乙烯絕緣和護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用補償軟電纜

KX-GA-YJVP

交聯聚乙烯絕緣聚氯乙烯護套銅絲編織總屏蔽精密級K分度號熱電偶用補償電纜

KX-GA-YJVRP

交聯聚乙烯絕緣聚氯乙烯護套銅絲編織總屏蔽精密級K分度號熱電偶用補償軟電纜

KX-GA-YJPVP

交聯聚乙烯絕緣聚氯乙烯護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用補償電纜

KX-GAYJPVRP

交聯聚乙烯絕緣聚氯乙烯護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用補償軟電纜

KX-HA-FFP

氟塑料烯絕緣和護套銅絲編織總屏蔽精密級K分度號熱電偶用補償電纜

KX-HA-FFRP

氟塑料烯絕緣和護套銅絲編織總屏蔽精密級K分度號熱電偶用補償軟電纜

KX-HA-FPFP

氟塑料絕緣和護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用補償電纜

KX-HA-FPFRP

氟塑料絕緣和護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用補償軟電纜

KX-HA-FVP

氟塑料烯絕緣聚氯乙烯護套銅絲編織總屏蔽精密級K分度號熱電偶用補償電纜

KX-HA-FVRP

氟塑料烯絕緣聚氯乙烯護套銅絲編織總屏蔽精密級K分度號熱電偶用補償軟電纜

KX-HA-FPVP

氟塑料絕緣聚氯乙烯護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用補償電纜

KX-HA-FPVRP

氟塑料絕緣聚氯乙烯護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用補償軟電纜

KX-HA-FGP

氟塑料烯絕緣硅橡膠護套銅絲編織總屏蔽精密級K分度號熱電偶用補償電纜

KX-HA-FGRP

氟塑料烯絕緣硅橡膠護套銅絲編織總屏蔽精密級K分度號熱電偶用補償軟電纜

KX-HA-FPGP

氟塑料絕緣硅橡膠護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用補償電纜

KX-HA-FPGRP

氟塑料絕緣硅橡膠護套銅絲編織分屏加總屏蔽精密級K分度號熱電偶用補償軟電纜
注:1以上基本型號僅列出銅絲或鍍錫絲屏蔽方式,其他屏蔽類型型號只需改變屏蔽代號即可,如P2、P3

2 阻燃型在型號前加ZR,鎧裝電纜型號后加22,ZR192為進口PFA材料,耐溫260℃

4:本安型補償電纜

IA-KX-GA-FPVP

氟塑料絕緣聚氯乙烯護套銅絲編織分屏加總屏蔽精密級K分度號本安型熱電偶用補償電纜

IA-KX-GA-FPVRP

氟塑料絕緣聚氯乙烯護套銅絲編織分屏加總屏蔽精密級K分度號本安型熱電偶用補償軟電纜

IA-KX-HA-FPFP

氟塑料絕緣和護套銅絲編織分屏加總屏蔽精密級K分度號本安型熱電偶用補償電纜

IA-KX-HA-FPFRP

氟塑料絕緣和護套銅絲編織分屏加總屏蔽精密級K分度號本安型熱電偶用補償軟電纜

IA-KX-HA-FPGP

氟塑料絕緣硅橡膠護套銅絲編織分屏加總屏蔽精密級K分度號本安型熱電偶用補償電纜

IA-KX-HA-FPGRP

氟塑料絕緣硅橡膠護套銅絲編織分屏加總屏蔽精密級K分度號本安型熱電偶用補償軟電纜
注:1以上基本型號僅列出銅絲或鍍錫絲屏蔽方式,其他屏蔽類型型號只需改變屏蔽代號即可,如P2、P3

2 阻燃型在型號前加ZR,鎧裝電纜型號后加22,ZR192為進口PFA材料,耐溫260℃

五:代號名稱和含義

表2

項目 代號

說明

阻燃特性

ZR

分A、B、C級阻燃

系列代號

/IA

無(本安型)

絕緣材料

聚乙烯

YJ

交聯聚乙烯

YD

低煙無鹵阻燃聚烯烴

聚全氟乙丙烯(F46)或可溶性聚四氟乙烯(PFA)

護套材料

YD

低煙無鹵阻燃聚烯烴

聚氯乙烯

聚全氟乙丙烯(F46)或可溶性聚四氟乙烯(PFA)

硅橡膠

屏蔽材料

銅絲編織屏蔽

P2

銅帶繞包屏蔽

P3

鋁塑復合帶繞包屏蔽

導體結構

單股導體

7股絞合導體

多股絞合導體





適用范圍:
補償導線和補償線纜是在一定溫度范圍內(包括常溫)具有與所匹配的熱電偶的熱電動勢相同的一對或多對帶有絕緣層的導線或電纜,用它們連接熱電偶與測量裝置,以補償它們與熱電偶連接處的溫度變化所產生的誤差,補償導線與補償電纜分為延長和補償型兩種。
使用特性:

工作溫度

耐熱用:180℃、200℃和260℃三種。一般用:70℃、90℃和105℃三種

電纜長期允許的環境工作溫度:

聚氯乙烯護套為:70℃、90℃和105℃。
硅橡膠護套不超過:180℃。
氟塑料護套不超過200℃。
PFA護套不超過260℃。

電纜的敷設溫度應不低于:

固定敷設-60℃。非固定敷設-20℃

推薦的允許彎曲半徑:

氟塑料護套的電纜和鎧裝電纜,應不小于電纜的外徑的12倍
聚氯乙烯護套的電纜,應不小于電纜的外徑的10倍
