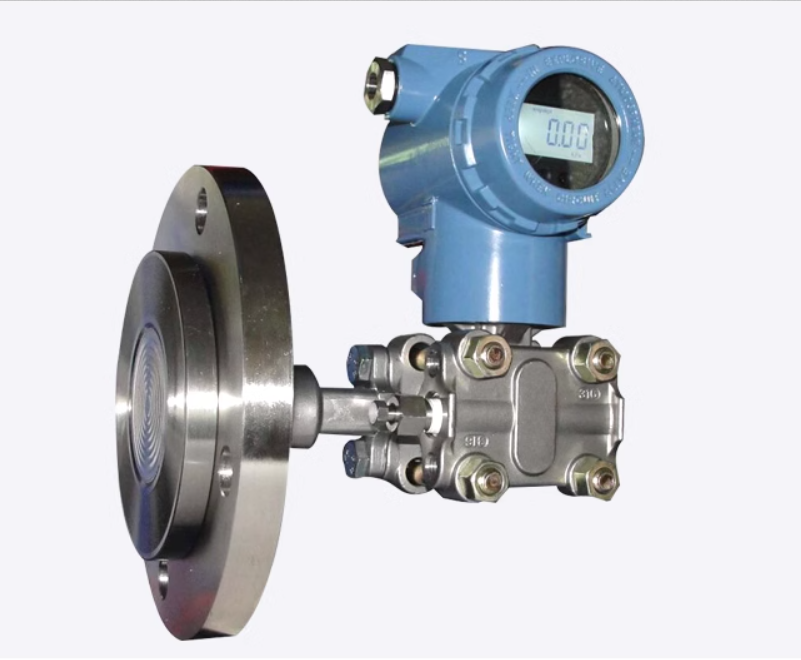

• 產品名稱：法蘭式液位變送器
• 瀏覽：
• 添加時間：2023-10-07 16:57:20
• 推薦度：
•

測量原理計算方法：生產中設定法蘭式液位變送器量程及上下限很重要。在油田生產過程中, 被測介質始終以液態的形式出現。 由帕斯卡定律可知, 流體在底部產生的壓強只與其本身的密度和高度有關。

單法蘭式液位變送器, 其量程范圍好確定, 只要知道其安裝的底部位置距容器的***大高度即可。 如某罐安裝一臺單法蘭液位變送器, 其距罐頂部高度為 10m, 那么由公式計算可得其量程范圍為 100kPa。 當然考慮到罐高為 10m,同時為了避免超出范圍, 可選定量程值為 120kPa。 單法蘭液位變送器存在正遷移情況, 這也是根據生產需要而定。

雙法蘭式液位變送器比較特殊, 由正負兩個感壓膜片組成, 各通過一段密封內充硅油的毛細引壓管與表的正負壓室連接。 安裝后, 連接負引壓管的法蘭升高, 其內的硅油就對負壓室產生了壓強。

因此, 為了保證測量值的準確性,消除負壓室?guī)?lái)的影響, 雙法蘭液位變送器安裝后, 其量程須***進行負遷移, 具體算法如下:假設安裝后兩法蘭間的高度為 h, 儀表量程為 ρ介 gH , 其負壓室壓強為 ρ 硅 gH ,因此該表的遷移量為 ρ介 gH , 遷移后該表的下上限為 -ρ 硅gH—( ρ介 -ρ 硅 ) gH , 此值計算完畢后, 變?yōu)樵摫淼南隆?上限值了。在以后的實際安裝過程中, 只要上、 下間兩法蘭的距離不變, 變送器安裝在何位置都不會影響檢測液位的結果。

3351lt型法蘭式液位變送器 3351lt型法蘭式液位變送器的安裝法蘭標準按ansi，法蘭有3〃和4〃規格，法蘭等級分為 150lb（2.5mpa）及300lb （5.0mpa），法蘭安裝尺寸見下圖表。如用戶采用gb9116-88標準，則dn=80、100、 pn=2mpa請注明。接液膜片材料有316l、哈氏c-276、蒙耐爾、鉭 等。用戶不注明，時以3〃150lb安裝法蘭及接液膜片材料31供貨。

法蘭式液位變送器外型尺寸圖
