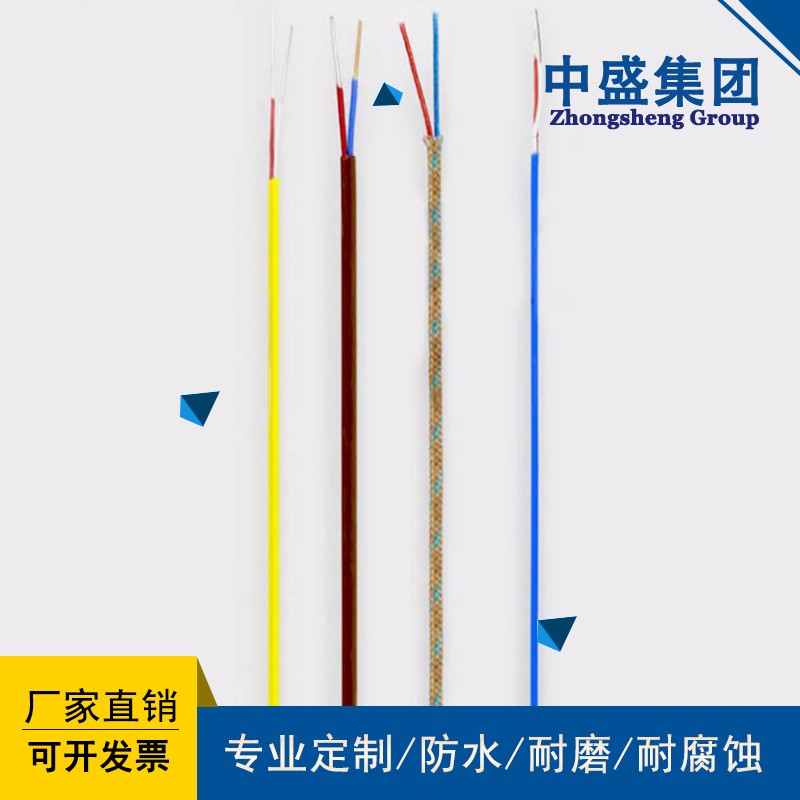

產品名稱：TX-GS-VVRP 2*0.8熱電偶補償導線
瀏覽：
添加時間：2024-04-17 16:47:28
推薦度：

介紹：

熱電偶用（耐高溫）補償導線、補償電纜，是在一定溫度范圍內（包括高溫、常溫）具有與匹配的熱電動勢的標稱值相同的一對帶有絕緣層的導線，用它們連接熱電偶與測量裝置，以補償它們與熱電偶連接處的溫度變化所產生的誤差。本產品適用于分度號為S、K、E、T、J、N型各種熱電偶與溫度顯示儀表之間的電氣連接，以提高測量精度。

2：使用條件：

（1）工作溫度：耐熱用：zui高200℃和260℃兩種；

一般用：zui高70℃和105℃兩種。

（2） zui低環境溫度：氟塑料絕緣和護套電纜：固定敷設-60℃，非固定敷設-20℃；

聚氯乙烯絕緣和護套電纜：固定敷設-40℃，非固定敷設-15℃。

（3） zui小彎曲半徑：聚氯乙烯絕緣和護套電纜非鎧裝電纜不小于電纜外徑的6倍，氟塑料絕緣和護套非鎧裝電纜不小于電纜外徑的10倍，鎧裝電纜不小于電纜外徑的12倍。

3、產品品種、規格、結構型式

（1）產品品種及型號：見表1

表1

產品名稱	型號	配用熱電偶	熱電偶分度號
銅-銅鎳補償型導線（電纜）	SC	鉑銠10-鉑熱電偶鉑銠13-鉑熱電偶	S
鐵-銅鎳補償型導線（電纜）銅-銅鎳補償型導線（電纜）	KCA KCB	鎳鉻-鎳硅熱電偶	K
鎳鉻-鎳硅延長型導線（電纜）	KX	鎳鉻-鎳硅熱電偶	K
鐵-銅鎳補償型導線（電纜）鎳鉻硅-鎳硅延長型導線（電纜）	NC NX	鎳鉻硅-鎳硅熱電偶	N
鎳鉻-銅鎳延長型導線（電纜）	EX	鎳鉻-銅鎳熱電偶	E
鐵-銅鎳延長型導線（電纜）	JX	鐵-銅鎳熱電偶	J
銅-銅鎳延長型導線（電纜）	TX	銅-康銅鎳電偶	T

（2）產品規格：見表2

表2

	名稱		導體標稱截面mm2	導體結構 mm
	補償導線	補償電纜		A	B
線芯對數	1	二線組：1～24對三線組：1～19對	0.5	1/Φ0.80	7/Φ0.30
			1.0	1/Φ1.13	7/Φ0.43
			1.5	1/Φ1.37	7/Φ0.52
			2.5	1/Φ1.76	19/Φ0.41

注：① 補償導線規格為：2*導體標稱截面，補償電纜規格為：芯數*2*導體標稱截面，*的線對

為：1、2、3、4、5、6、7、8、9、10、12、14、16、19、24等。

② 根據用戶的要求可提供阻燃型、耐火型、低煙低鹵型、低煙無鹵型補償電纜以及耐熱硅橡膠絕緣和護套補償電纜。訂貨時需注明即可。

4、技術要求

（1）補償導線及補償電纜合金導體和絕緣層顏色：見表3

表3

產品型號	補償導線及電纜線芯		絕緣層著色		配用熱電偶分度號
產品型號	正極	負極	正極	負極	配用熱電偶分度號
SC	銅	銅鎳0.6	紅	綠	S（鉑銠10-鉑） R（鉑銠13-鉑）
KCA	鐵	銅鎳22	紅	藍	K（鎳鉻-鎳硅）
KCB	銅	銅鎳40	紅	藍
KX	鎳鉻10	鎳硅	紅	黑
EX	鎳鉻10	銅鎳45	紅	棕	E（鎳鉻-銅鎳）
JX	鐵	銅鎳45	紅	紫	J（鐵-銅鎳）
TX	銅	銅鎳45	紅	白	T（銅-銅鎳
NC	鐵	銅鎳18	紅	灰	N（鎳鉻硅-鎳硅）
NX	鎳鉻硅	鎳硅	紅	灰	N（鎳鉻硅-鎳硅）

（2）補償導線及補償電纜使用分類、等級標志及護套著色：見表4

表4

使用分類	標志代號	允差等級及標志		護套著色
使用分類	標志代號	普通級	精密級	普通級	精密級	本安型
一般用	G	省	S	黑色	灰色	藍色
耐熱用	H	省	S	黑色	灰色	藍色

（3）補償導線及補償電纜熱電特性及允差表：見表5

表5

型號	使用分類	溫度范圍℃	熱電動勢允差μV		測量端溫度℃	往復電阻20℃長度為1m不大于Ω
			普通級	精密級		0.5mm2	1.0mm2	1.5mm2	2.5mm2
SC	G	0～100	±60（±5.0℃）	±30（±5.0℃）	1000	0.10	0.05	0.03	0.02
	H	0～200
KCA	G	0～100	±100（±2.5℃）	±60（±1.5℃）	1000	1.40	0.70	0.47	0.28
	H	0～200			900
KCB	G	0～100			900	1.04	0.70	0.47	0.28
KX	G	-20～100			900	2.20	1.10	0.73	0.44
	H	-25～200			900
EX	G	-20～100	±200（±2.5℃）	±120（±1.5℃）	500	2.50	1.25	0.83	0.50
	H	-25～200			500
JX	G	-20～100	±140（±2.5℃）	±85（±1.5℃）	500	1.30	0.65	0.43	0.26
	H	-25～200			500
TX	G	-20～100	±60（±1.0℃）	±30（±0.5℃）	300	1.04	0.52	0.35	0.21
	H	-25～200	±90（±1.5℃）	±48（±0.8℃）	300
NC	G	0～100	±100（±2.5℃）	±60（±1.5℃）	900	1.50	0.75	0.50	0.30
	H	0～200			900
NX	G	-20～100			900	2.86	1.43	0.95	0.57
	H	-25～200			900

（4）其它性能指標：見表6

表6

項目	單位	性能指標
		PVC絕緣	F46絕緣或F絕緣
絕緣電阻（20℃）≥	MΩ·km	25	500
電壓試驗	V/1min	1000

阻燃性能	由供需雙方根據補償電纜的使用條件按GB/T18380-2001標準商定

5、型號、名稱：見表7～表8

表7 補償導線

型號	名稱
KX-VV	聚氯乙烯絕緣和護套K分度熱電偶用補償導線
KX-VPV	聚氯乙烯絕緣和護套銅絲編織屏蔽K分度熱電偶用屏蔽補償導線
KX-FF	氟塑料絕緣和護套K分度熱電偶用補償導線
KX-FPF	氟塑料絕緣和護套銅絲編織屏蔽K分度熱電偶用屏蔽補償導線
KX-FV-105	氟塑料絕緣耐熱105℃聚氯乙烯護套K分度熱電偶用補償導線
KX-FPV-105	氟塑料絕緣銅絲編織屏蔽耐熱105℃聚氯乙烯護套K分度熱電偶用屏蔽補償導線
KX-HF4B	聚四氟絕緣玻璃絲編織護套K分度熱電偶用補償導線
KX-HF4PB	聚四氟絕緣銅絲編織屏蔽玻璃絲編織護套K分度熱電偶用屏蔽補償導線

注： ① 其他型號補償導線SC、KC、EX、JX、TX、NC、NX等,只需改寫型號的*項，如：EX-VVP；

② 屏蔽型式有：P：銅絲屏蔽，P1：鍍錫絲屏蔽；

③ 氟塑料絕緣和護套高溫補償導線用氟塑料整體連續擠出，具有很好的電性能和耐酸堿油水性能；

④ 一般用（G）普通級和精密級（S）以及耐熱用（H）普通級和精密級（S）補償導線在訂貨注明即可。

表8 補償電纜

型號	名稱
KX-VV	聚氯乙烯絕緣對絞聚氯乙烯護套K分度熱電偶用補償電纜
KX-VPV	聚氯乙烯絕緣對絞銅絲編織分屏蔽聚氯乙烯護套K分度熱電偶用補償電纜
KX-VPVP	聚氯乙烯絕緣對絞銅絲編織分屏蔽總屏蔽聚氯乙烯護套K分度熱電偶用補償電纜
KX-VVP	聚氯乙烯絕緣對絞銅絲編織總屏蔽聚氯乙烯護套K分度熱電偶用補償電纜
KX-FF	氟塑料絕緣對絞氟塑料護套K分度熱電偶用補償電纜
KX-FPF	氟塑料絕緣對絞銅絲編織分屏蔽氟塑料護套K分度熱電偶用補償電纜
KX-FPFP	氟塑料絕緣對絞銅絲編織分屏蔽總屏蔽氟塑料護套K分度熱電偶用補償電纜
KX-FFP	氟塑料絕緣對絞銅絲編織總屏蔽氟塑料護套K分度熱電偶用補償電纜
KX-FV-105	氟塑料絕緣對絞耐熱105℃聚氯乙烯護套K分度熱電偶用補償電纜
KX-FPV-105	氟塑料絕緣對絞銅絲編織分屏蔽耐熱105℃聚氯乙烯護套K分度熱電偶用補償電纜
KX-FPVP-105	氟塑料絕緣對絞銅絲編織分屏蔽總屏蔽耐熱105℃聚氯乙烯護套K分度熱電偶用補償電纜
KX-FVP-105	氟塑料絕緣對絞銅絲編織總屏蔽耐熱105℃聚氯乙烯護套K分度熱電偶用補償電纜
KX-HF4B	聚四氟絕緣對絞玻璃絲編織護套K分度熱電偶用補償電纜
KX-HF4PB	聚四氟絕緣對絞銅絲編織分屏蔽玻璃絲編織護套K分度熱電偶用屏蔽補償電纜
KX-HF4PBP	聚四氟絕緣對絞銅絲編織分屏蔽總屏蔽玻璃絲編織護套K分度熱電偶用屏蔽補償電纜
KX-HF4BP	聚四氟絕緣對絞銅絲編織總屏蔽玻璃絲編織護套K分度熱電偶用屏蔽補償電纜
