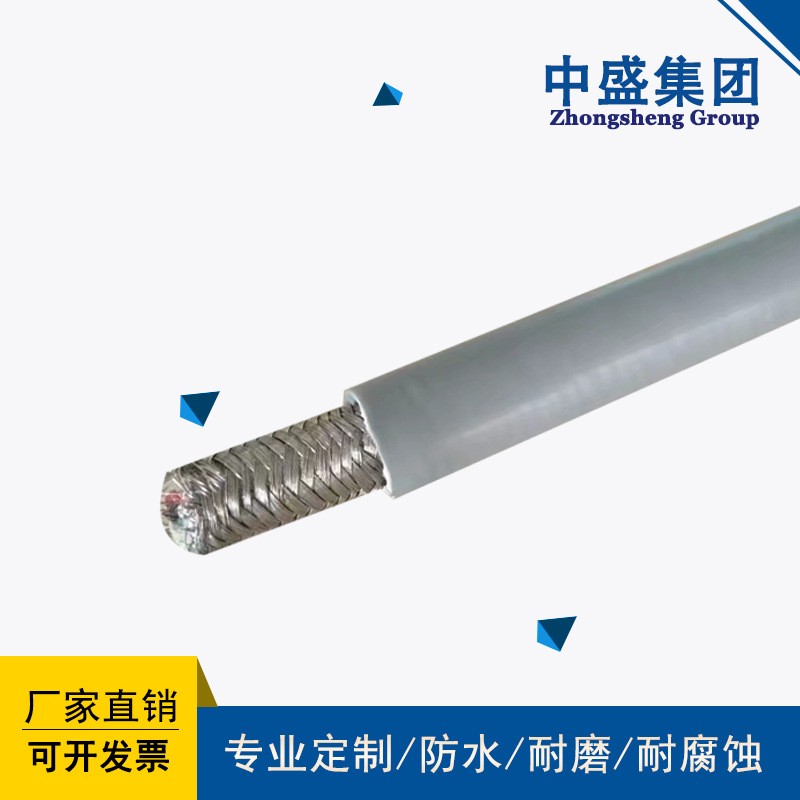

- 產品名稱：鎧裝電纜通信電纜屏蔽雙絞線ASTP-120Ω-2*2*24AWG
- 瀏覽：
- 添加時間：2024-11-12 10:17:02
- 推薦度：
鎧裝電纜通信電纜ASTP-120Ω-2*2*1.0在一般場合采用雙絞線就可，但在要求較高的環境下要采用帶屏蔽層的雙絞電纜。使用24AWG屏蔽雙絞電纜時，對于特定的傳輸線路，主機(召測設備)到儀表的485口間的電纜長度與數據信號傳輸?shù)牟ㄌ芈食煞幢龋籖S485電纜RS485通訊線RS485電纜這個長度主要受信號的失真以及噪聲的影響所影響。理論上RS485通信電纜的傳輸距離能達到1200米，但實際應用中傳輸距離要小于1200米，具體長度受周圍的環境影響。

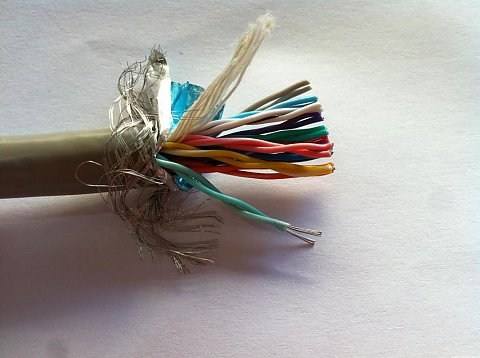

24AWG屏蔽雙絞電纜特點：RS-485通訊電纜特性阻抗為120歐姆，導體為2*24AWG多股絞合鍍錫銅絲，PE絕緣介質，由鋁箔/聚酯復合帶覆蓋 鍍錫銅絲90%覆蓋共2層屏蔽，附有單獨接地導線，工業灰色PVC外護套。
裝電纜通信電纜ASTP-120Ω-2*2*1.0結構:
1)導體: 多股絞合鍍錫銅網線, 每股7支, 每支導體線徑為0.30mm, 共四股導體，外徑: 0.91 /- 0.03mm
2)絕緣:實芯PE絕緣, 外徑: 1.90 /- 0.03mm
3)屏蔽:鋁箔屏蔽
4)引流線:多股絞合鍍錫銅網線, 每股7支, 每支導體線徑為0.30mm, 共一股, 外徑: 0.91 /- 0.03mm
5)第二屏蔽:鋁鎂編織網屏蔽, 覆蓋率為55%
6)內護套：黑色PVC, OD: 8.0mm /- 10%
經測試鎧裝電纜通信電纜ASTP-120Ω-2*2*1.0的通信距離約為1219M，傳輸速率為10Mb/S，傳輸速率與傳輸距離成反比，在100Kb/S的傳輸速率下，才能達到的通信距離，如果需傳輸更長的距離，需要加485中繼器。RS485總線一般支持32個節點，如果使用特制的485芯片，可以達到128個或者256個節點，的可以支持到400個節點。
因RS485接口具有良好的抗噪聲干擾性，較長的傳輸距離和多站能力等上述優點就使其成為串行接口。因為RS485接口組成的半雙工網絡，一般只需二根連線，所以RS485接口均采用屏蔽雙絞線傳輸。
