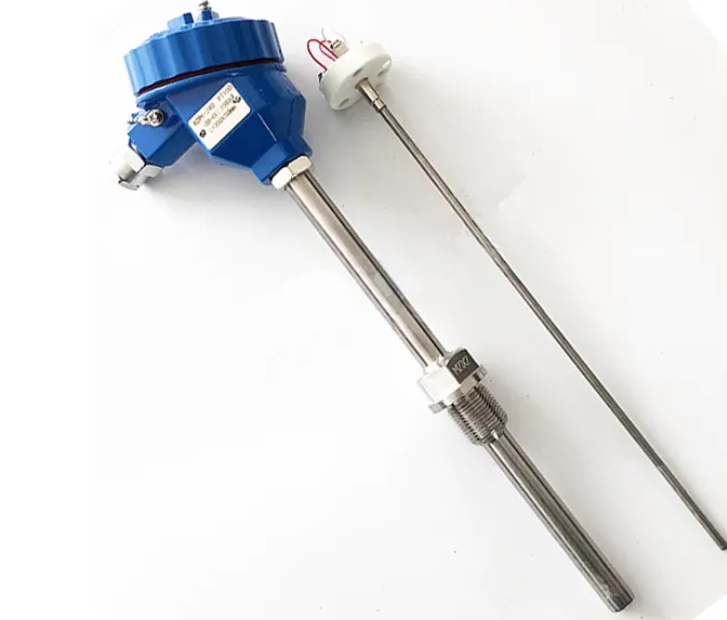

  • 產品名稱:熱電阻WZP-230
  • 瀏覽:
  • 添加時間:2025-03-10 16:25:11
  • 推薦度:
  •
介紹:

WZP-230熱電阻/WZP-230 PT100溫度計Ф16螺紋M27×2插深l=300mm是利用物質在溫度變化時自身電阻也隨著發生變化的特性來測量溫度的。熱電阻的受熱部分(感溫元件)是用細金屬絲均勻地雙繞在絕緣材料制成的骨架上,當被測介質中有溫度梯度存在時,所測得溫度是感溫元件所在范圍內介質層中的平均溫度。感溫元件是一個鉑絲繞組,雙支鉑電阻主要用于需要用二套顯示,記錄和調節儀同時檢測同一地點溫度的場合。WZC型銅電阻的感溫元件是一個銅絲繞組

WZP-230熱電阻/WZP-230 PT100溫度計Ф16螺紋M27×2插深l=300mm測溫范圍和準確度

熱電阻類別

測量范圍℃

分度號

允許偏差△t ℃

WZP型鉑電阻

-200~420

Pt100

B(-200~800℃)

允差±(0.3或+0.005︱t︱)

A(-200~650℃)

允差±(0.15或+0.002︱t︱)

WZC型銅電阻

-50~100

Cu50

-50~100℃

允差±(0.30或+6.0×10-3t)

WZP-230熱電阻/WZP-230 PT100溫度計Ф16螺紋M27×2插深l=300mm型號表示
WZ□-□□□

W

溫度儀表

Z

熱電阻

熱電阻材料

P)鉑電阻

C)銅電阻

安裝固定形式

1)無固定裝置式

2)固定螺紋式

3)活動式法蘭

4)固定法蘭式

6)固定螺紋錐形保護管式

接線盒形式

2)防濺式

3)防水式

非統設:插座式,小接線盒式等

設計序號

0)?16mm保護管

1)?12mm保護管

非統設:各種規格保護管

熱電阻感溫元件100℃時的電阻值(R100)和它在0℃時的電阻值R0的比值:(R100/ R0)
分度號Pt100: A  R0=100±0.06Ω
B級 R0=100±0.12Ω
R100/ R0=1.3850
分度號Cu50: R0=50±0.05Ω

熱電阻型號規格
無固定裝置式熱電阻

熱電阻類別

產品型號

分度號

測量范圍℃

保護管材料

直徑dmm

熱響應時間T0.5S

單支鉑熱電阻

WZP-120

Pt100

(BA1、BA2)﹡

-200~420

不銹鋼

1cr18Ni9Ti

不銹鋼

0cr18Ni12M0Ti

Ф16

≤90

WZP-121

Ф12

≤30

WZP-130

Ф16

≤90

WZP-131

Ф12

≤30

雙支鉑熱電阻

WZP2-120

Ф16

≤90

WZP2-121

Ф12

≤45

WZP2-130

Ф16

≤90

WZP2-131

Ф12

≤45

銅熱電阻

WZC-120

Cu50

(G)﹡

-50~100

黃銅H62不銹鋼1cr18Ni9Ti

Ф12

≤120

WZC-130

注:1、打“﹡”分度號作特殊規格訂貨
2、型號120、121為防濺式接線盒,型號130、131為防水式接線盒。

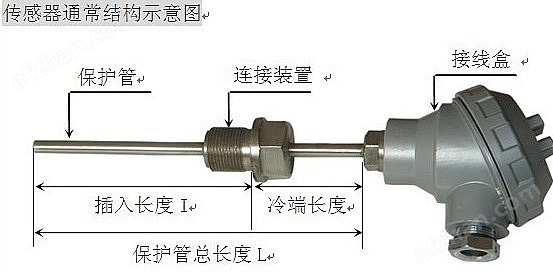

熱電阻長度規格

Ф16

Ф12

總長LMM

置深I(lǐng)MM

總長LMM

置深I(lǐng)MM

300

350

400

450

550

650

900

1150

1400

1650

2150

150

200

250

300

400

500

750

1000

1250

1500

2000



225

250

300

350

450

550

650

900

1150



75

100

150

200

300

400

500

750

1000

固定螺紋式熱電阻

熱電阻類別

產品型號

分度號

測量范圍℃

保護管材料

直徑dmm

熱響應時間T0.5S

單支鉑熱電阻

WZP-220

Pt100

(BA1、BA2)﹡

-200~420

不銹鋼1cr18Ni9Ti不銹鋼0cr18Ni12M0Ti

Ф16

≤90

WZP-221

Ф12

≤30

WZP-230

Ф16

≤90

WZP-231

Ф12

≤30

雙支鉑熱電阻

WZP2-220

Ф16

≤90

WZP2-221

Ф12

≤45

WZP2-230

Ф16

≤90

WZP2-231

Ф12

≤45

單支鉑熱電阻

WZP-221A

Ф16

≤90

雙支鉑熱電阻

WZP2-221A

≤90

銅熱電阻

WZC-220

Cu50

(G)﹡

-50~100

黃銅H62不銹鋼1cr18Ni9Ti

Ф12

≤120

WZC-230

WZC-220A

注:1、打“﹡”分度號作特殊規格訂貨
2、公稱壓力:10MPa
3、型號220、221為防濺式接線盒,型號230、231為防水式接線盒。
固定法蘭型號規格對照表 公稱壓力:10MPa

產品型號

固定螺紋規格

M0

WZP-220

M27×2

WZP-221

M27×2

WZP-230

M27×2

WZP-231

M27×2

WZP2-220

M27×2

WZP2-221

M27×2

WZP2-230

M27×2

WZP2-231

M27×2

WZP-220A

G3/4〞

WZP2-220A

G3/4〞

WZC-220

M27×2

WZC-230

M27×2

WZC-220A

G3/4〞

熱電阻長度規格

Ф16

Ф12

總長LMM

置深I(lǐng)MM

總長LMM

置深I(lǐng)MM

300

350

400

450

550

650

900

1150

1400

1650

2150

150

200

250

300

400

500

750

1000

1250

1500

2000



225

250

300

350

450

550

650

900

1150



75

100

150

200

300

400

500

750

1000

活動法蘭式熱電阻

熱電阻類別

產品型號

分度號

測量范圍℃

保護管材料

直徑dmm

熱響應時間T0.5S

單支鉑熱電阻

WZP-320

Pt100(BA1、BA2)﹡

200~420

不銹鋼1cr18Ni9Ti

不銹鋼0cr18Ni12M0Ti

Ф16

≤90

WZP-321

Ф12

≤30

WZP-330

Ф16

≤90

WZP-331

Ф12

≤30

雙支鉑熱電阻

WZP2-320

Ф16

≤90

WZP2-321

Ф12

≤45

WZP2-330

Ф16

≤90

WZP2-331

Ф12

≤45

銅熱電阻

WZC-320

Cu50(G)﹡

-50~100

黃銅H62不銹鋼1cr18Ni9Ti

Ф12

≤120

WZC-330

注:1、打“﹡”分度號作特殊規格訂貨
2、型號320、321為防濺式接線盒,型號330、331為防水式接線盒。
熱電阻直徑和長度規格

Ф16

Ф12

總長LMM

總長LMM

300

350

400

450

550

650

900

1150

1400

1650

2150



225

250

300

350

450

550

650

900

1150

固定法蘭式熱電阻

熱電阻類別

產品型號

分度號

測量范圍℃

保護管材料

直徑dmm

熱響應時間T0.5S

單支鉑熱電阻

WZP-420

Pt100

(BA1、BA2)﹡

-200~420

不銹鋼1cr18Ni9Ti

不銹鋼0cr18Ni12M0Ti

Ф16

≤90

WZP-421

Ф12

≤30

WZP-430

Ф16

≤90

WZP-431

Ф12

≤30

雙支鉑熱電阻

WZP2-420

Ф16

≤90

WZP2-421

Ф12

≤45

WZP2-430

Ф16

≤90

WZP2-431

Ф12

≤90

單支鉑熱電阻

WZP-420A

Ф16

≤90

雙支鉑熱電阻

WZP2-420A

≤90

銅熱電阻

WZP-420

Cu50

(G)﹡

-50~100

黃銅H62不銹鋼1cr18Ni9Ti

Ф12

≤120

WZC-430

注:1、打“﹡”分度號作特殊規格訂貨
2、公稱壓力:2.5MPa
3、固定法蘭安裝盤增加三種化工部標準規格,詳見裝配式熱電偶附表及表二。
4、型號420、421為防濺式接線盒,型號430、431為防水式接線盒。
